Теплоизоляция трубопровода применяемая вместе с теплым кабелем ТИС

Теплоизоляция всегда должна быть предназначена для использования в том же температурном диапазоне, что и теплый кабель ТИС.

Теплый кабель ТИС никогда не должен быть окружен теплоизоляционным материалом со всех сторон.

Теплоизоляционные материалы применяемые для теплоизоляции трубопроводов вместе с теплым кабелем ТИС, должны иметь такие же характеристики по температурному применению как и теплый кабель ТИС.

Необходимо учитывать, что у теплого кабеля ТИС в заизолированном состоянии без охлаждения температура на поверхности кабеля может достигать +200 градусов Цельсия.

Термореле

Чтобы сократить расходы потребления электроэнергии теплого кабеля ТИС, рекомендуем использовать специальное устройство, которое после достижения заданной температуры на кабеле, будет отключать электропитание подаваемое на кабель. При использовании таких устройств вместе с теплым кабелем ТИС экономия электроэнергии может составлять до 50%.

Чтобы защитить пластиковый трубопровод от перегрева, а так же чтобы избежать подплавления и деструкции теплоизоляционных материалов применяемых для теплоизоляции трубопровода (такие как скорлупа ППУ, скорлупа из пенопласта, вспененный каучук, вспененный полиэтилен, вспененный полипропилен и другие) рекомендуем применять термореле, которые не дают кабелю нагреваться выше определенной температуры.

В качестве защиты от перегрева рекомендуем использовать термореле (Термоконтакт) KSD-9700 с температурой размыкания +65 градусов Цельсия, термореле при нагревании до +65 градусов – отключаются (размыкаются). Можно использовать термореле для размыкания сети с более низкими или высокими температурами.

Преимущества использования термореле для поддержания заданной температуры:

1.Нагревательный элемент включается только тогда, когда это необходимо.

2.Срок службы нагревательного элемента увеличивается.

3.Нагревательный элемент не перегреется.

4.Потребление электроэнергии сведено к минимуму.

 Схема электрического подключения через термореле.



Монтаж датчика температуры зависит от теплопроводности материала, на который монтируется Тэн, при плохой теплопроводимости материала, датчик крепится непосредственно на Тэн (пластиковые трубы), при хорошей теплопроводимости материала, датчик можно закрепить на поверхности материала (железные трубы).

Проверка целостности цепи и сопротивления изоляции

- Проверьте сопротивление и целостность цепи с помощью мультиметра;

- Проверьте сопротивление изоляции между токопроводящими жилами и землей, используя мегомметр 2500 В постоянного тока (мин. 500В). Какой бы ни была длина кабеля, минимальное сопротивление изоляции должно составлять 10 МОм.



Конструкция 3-х м, 4-х м…..50м,…100м ТЭНа отличается от 2-х метрового только добавлением нагревательных секций (длина каждой секции 1м), каждая секция работает автономно от других секций, если произошло повреждение 1 секции, то остальные будут работать в прежнем режиме, можно поврежденный метр разрезать, оконцевать и у вас будет 2 Тэна. Монтажный вывод и концевая заделка на Тэнах любой длины одинаковая.



Инструкция по использованию ТЭНа в бухтах по 50м и 100м. (термоусаживаемая трубка в комплекте)

От бухты можно отрезать нужную вам длину для монтажа и оконцевать с помощью термоусаживаемой трубочки.

Монтажный вывод



 Концевая заделка

Если мы отмеряем из бухты от концевой заделки, то отрезаем за 3- 4 см до точки контакта (под изоляцией в месте контакта, виден срез на проводе и изготавливаем монтажный вывод.

Изоляция монтажного вывода гибкого ТЭНа, идущего на подключение к сети питания

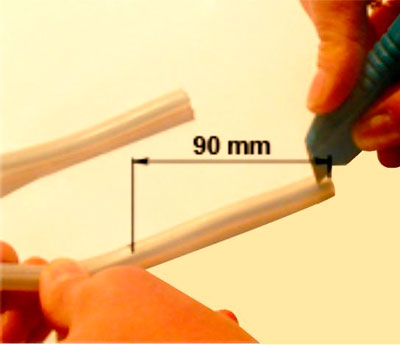

1. Разрезать изоляцию(90мм)

2. Очистить от изоляции

3. Удалить нагревающий элемент

4 .Очистить от изоляции контакты. Монтажный вывод.

5. Разделить контакты

6. Использовать термоусаживаемую трубку для изоляции

На оставшемся после отрезания на бухте, конце провода производим концевую заделку, и снова отмеряем нужную длину и отрезаем провод.

Если же мы отмеряем из бухты от монтажного вывода, идущего на подключение к сети питания, то отрезаем через 3-4 см после точки контакта (под изоляцией в месте контакта, виден срез на проводе), и производим монтаж концевой заделки.

Монтаж концевой заделки. Отрезать Тэн после среза на длину 4-5 см.

1. Разрезать изоляцию

2. Отрезать нагревающий элемент на 20 мм. Срез изолировать силиконовой резиной

3. Изолировать с помощью термоусаживаемую трубки

4.Обжать край термоусаживаемой трубки для изоляции.

Из оставшегося на бухте, после отрезания, конца провода изготавливаем монтажный вывод, и снова отмеряем нужную длину и отрезаем провод.
