 Теплоизоляция из пенополиуретана для трубопроводов

Скорлупа ППУ Супертеплоизоляция для труб

Предлагаем Вам самую эффективную супертеплоизоляцию для трубопроводов из жесткого пенополиуретана производимую под торговой маркой "ТИС" - заводом "ТИС" - Скорлупу ППУ

Скорлупа ППУ Номенклатура выпускаемых изделий



Изделия из пенополиуретана марки "ТИС" -это жесткая, не плавкая термореактивная пластмасса с сильно сетчатой структурой, только 3% от объема занимает твердый материал, который образует каркас из стенок и ребер. Именно он придает материалу механическую прочность. Остальные 97% объема занимают поры, они то и берегут тепло или холод Ваших строений и коммуникаций.

Скорлупа ППУ из пенополиуретана

Пенополиуретан ППУ - легкий и прочный гидротеплоизоляционный материал, имеющий своеобразную структуру, благодаря которой обладает самым низким коэффициентом тепло проводности и самым малым водопоглощением в сравнении с другими теплоизоляционными материалами.

 Жесткий пенополиуретан, из которого наше предприятие изготавливает различные  изделия в том числе и Скорлупу ППУ, обладает уникальными, не имеющими аналогов теплоизоляционными свойствами. Его преимущества:

  • устойчивость к действию атмосферных факторов;
  • нетоксичность;
  • нейтральный запах;
  • прочность;
  • не электризуется;
  • не гниет;
  • устойчивость к пластификаторам, постоянно встречающимся растворителям,
  •    кислотам и щелочам;

  • экологически безопасен;
  • не оказывает вредного влияния на физиологию человека.
  • Плиты, сегменты и полуцилиндры, Скорлупы ППУ  из жесткого Пенополиуретана производятся двух марок, марка ТИС 70 и марка ТИС 100. Марка ТИС 70 производится с 2000 года. В 2012 году была запущена в производство новая марка изделий ТИС 100 с повышенной плотностью от71-100 кг/м.куб., с большей прочностью на сжатие  не менее 60 тонн на  1 кв.метр (6 кг/cм.кв.) и большей прочностью на изгиб.

    Все изделия марки "ТИС" выполнены в соответствии с ТУ 5768-001-86901126-2011

    Технические условия материала зарегистрированы в Уральском центре стандартизации, метрологии и сертификации  и согласованы в ОАО институт "УралНИИАС", Технические Условия прошли экспертизу в ОАО НИЦ "Теплопроект"

    Данные технические условия соответствуют Государственным санитарно-эпидемиологическим правилам и нормативам.

    На изделия, которые изготавливаются  предприятием, в УГПС ГУВД Свердловской области сделан отчет об испытания по определению показателей пожарной опасности.

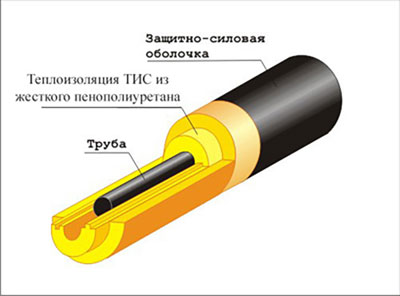

    Теплоизоляция  "ТИС"® для трубопроводов  Скорлупа ППУ-   - это полуцилиндры из жесткого пенополиуретана для утепления труб любого диаметра стандартных и нестандартных размеров с продольными и торцевыми замками в четверть. На внешней стороне теплоизоляции для трубопроводов предусмотрен защитно-покровный слой из стеклоткани, фольги и бумаги, пропитанной битумом.

    Эксплуатация изделий допускается при температуре от минус 70 до плюс 130°С.

    Теплоизоляция "ТИС"® для трубопроводов имеет закрытоячеистую поверхность - обладает тонкой коркой, которая препятствует проникновению влаги.

    Изделия из жесткого пенополиуретана ТИС произведенные по ТУ 5768-001-86901126-2011 соответствуют своим физико-механическим показателям в течение 50 лет эксплуатации изделий. Ознакомиться подробнее с испытаниями по долговечности изделий из жесткого пенополиуретана ТИС

    Приложение к протоколу испытаний по показателю долговечности изделий из ППУ ТИС

    Скорлупа ППУ Теплоизоляция ТИС для трубопроводов

    Изделия торговой марки "ТИС" одни из первых в России прошли добровольную сертификацию по системе сертификации ГОСТ Р Госстандарта России.

    Основное направление пенополиуретановой изоляции "ТИС" - производство теплоизоляции для трубопроводов  для регионов крайнего севера.

    Скорлупа ППУ быстрый монтаж и демонтаж

    Преимущества теплоизоляции из пенополиуретана марки "ТИС" для трубопроводов:

    - Быстрый монтаж и демонтаж

    - Возможность многоразового использования

    - Доступность к поврежденным участкам трубопровода

    Скорлупа ППУ с  антивандальной защитной оболочкой

    Скорлупа ППУ ТИС Энерго с силовой оболочкой из оцинковки

    Теплоизоляционные сегменты и полуцилиндры «ТИС ЭНЕРГО», защищены антивандальной силовой оболочкой из оцинкованной, тонколистовой стали толщиной 0,55 мм, изготовленной по ГОСТ 14918-80.

    Этот вариант силовой оболочки обладает высокими защитными свойствами и обеспечивает защиту трубопроводов в течение назначенного (расчетного) срока службы.

    Скорлупа ППУ в оцинковке ТИС Энерго

    Основная область применения - для осуществления монтажных и теплоизоляционных работ на трубопроводах теплоснабжения и горячего водоснабжения.

    При ремонте трубопроводов тепловых сетей и замене изношенной тепловой изоляции наружных сетей надземной прокладки трубопроводов, особенно там, где на внешний слой трубопровода, приходится максимальная нагрузка.

    Скорлупа ППУ ТИС Энерго для ремонта изношенной тепловой изоляции

    Сегменты и полуцилиндры имеют удобные торцевые и продольные замки, для герметичной стыковки.

    Скорлупа ППУ ТИС Энерго имеет удобные торцевые и продольные замки для герметичной стыковки

    С помощью трубной изоляции «ТИС ЭНЕРГО», время монтажа теплоизоляции сокращается, так как, традиционный защитный слой из оцинковки( кожуха из оцинкованной стали), Вам не нужно изготавливать, они уже вмонтированы, в сегменты и полуцилиндры из жесткого пенополиуретана. Кроме того, при применении «ТИС ЭНЕРГО» - обеспечивается быстрый доступ к поврежденным участкам, а так же Вы получаете возможность многоразового использования сегментов и полуцилиндров.

    Скорлупа ППУ ТИС Энерго время монтажа на тело трубы сокращается

    Скорлупа ППУ Сертификаты

    Базовые, наиболее популярные сегменты и цилиндры из жесткого пенополиуретана производятся с силовой оболочкой из бумаги пропитанной битумом.

    Скорлупа ППУ с защитной оболочки из битумной бумаги

    Скорлупа ППУ Битумная бумага для защитно силовой оболочки

    Бумага битумированная БУ-Б ГОСТ 515-77 - прочная, водонепроницаемая, с пропиткой битумом. Отличается высокой степенью водо- и воздухонепроницаемости. Масса 1 м2 бумаги 180 ±30 г.

    Разрывная сила при растяжении не менеее 17 кгс, водонепроницаемость по методу коробочек не менее 24 часов.

    Данный вариант силовой оболочки, водонепроницаем, при испытании под давлением 0,0005Мпа (0,005 кг/см2) в течение не менее 20ч. - не появляются признаки протекания воды.

    Сегменты и полуцилиндры ТИС из жесткого пенополиуретана, так же производятся с покрытием из стеклопластика, рулонного стекломатериала, изготовленного на основе стеклоткани, пропитанной полимерным связующим. В обозначении номенклатуры имеют приставку «СТ»

    Скорлупа ППУ Защитно силовая оболочка из стеклопластика

    Скорлупа ППУ Стеклопластик для силовой оболочки текплоизоляции для труб

    Покрытие из стеклопластика при нормальных условиях не выделяет вредных продуктов в концентрациях, опасных для здоровья человека.
    Изделия с таким покрытием, предназначается для трубопроводов, находящихся внутри и вне помещений при температуре окружающей среды от -40°С до +60°С. Рулонный стеклопластик относится к группе трудносгораемых материалов.

    Теплоизоляция с покрывным слоем из стеклопластика, применяется на протяжении десятилетий, многие монтажники обмотали сотни километров трубопроводов по всей России. Применение сегментов и полуцилиндров ТИС из жесткого ППУ с покровным слоем из стеклопластика, избавит Вас от дополнительной работы по обмотке трубопроводов рулонными стеклотканями.

    Покровный слой из стеклоткани довольно популярен, это объясняется, прежде всего, меньшей стоимостью стекломатериалов по сравнению с металлической изоляцией, высокой стойкостью к атмосферному и химическому воздействию, к ультрафиолетовому излучению. Стеклопластики имеют высокий срок службы и придают эстетический вид конструкциям.

    Сегменты и полуцилиндры ТИС из жесткого пенополиуретана, так же производятся с покрытием из комбинации двух достаточно давно известных на строительном рынке материалов - высокопрочной, нервущейся алюминиевой фольги и теплоотражающий, температуростойкий нетканый материал из полипропилена - с целью получения новых полезных свойств и устранения недостатков каждого из этих материалов. В условном обозначении номенклатуры имеют приставку «Ф»

    Скорлупа ППУ Защитно силовая оболочка из фольги

    Скорлупа ППУ Фольга для защитно силовой оболочки теплоизоляции из пенополиуретана

    Данный покровный слой обеспечивает и теплоотражение, и защиту от разрушающего ультрафиолетового воздействия, и защиту от проникновения влаги.

    В силу повышенных прочностных характеристик, сегменты и полуцилиндры ТИС из жесткого пенополиуретана, имеющие в обозначении номенклатуры приставку «Ф», рекомендованы к применению в местах, подверженных большим механическим нагрузкам или влиянию природных факторов. Рекомендуется применять для изоляции наружных трубопроводов.

    Изделия имеют эстетический вид, декоративные свойства обеспечивает красивая структура нетканого материала, проявляющаяся на другой стороне фольги.

    Теплоизоляция из пенополиуретана отводов труб.

    Отвод ППУ теплоизоляция из пенополиуретана

    Служат для тепловой изоляции на изогнутых участках трубопроводов

    Отвод ППУ служит для тепловой изоляции на изогнутых участках трубопроводов

     Отвод ППУ из пенополиуретана для теплоизоляции

     Отвод ППУ выпускаются из пенополиуретана, на внешней стороне изделий изготавливается защитно-покровный слой из бумаги пропитанной битумом, фольги, стеклоткани

    Скорлупы-отводы теплоизоляционные .

    Длина плеча отвода из пенополиуретана изготавливается либо по рекомендуемым длинам ГОСТ 30732, либо по проектному решению (возможно исполнение плеча отвода меньшей, укороченной длины).

     Скорлупа ППУ Комплект для заделки стыков Скорлупа ППУ Комплект для заделки стыков надевается на стык  и закрепляется с помощью комплектующих, состоящих из термоусадочной муфты и термоусадочной манжеты

    Они представляют собой рукав, разрезанный пополам вдоль, который впоследствии . Скорлупы в комплекте для заделки стыков  изготавливаются из пенополиуретана, поскольку именно этот материал обладает отличными термоизолирующими свойствами и способен выдерживать широкий диапазон температур: от -65°С до +130°С.Изолировать пенополиуретановыми скорлупами можно не только теплотрассы, но и трубопроводы, транспортирующие охлажденные вещества. Как в одном, так и в другом случае пенополиуретан не позволит веществу потерять большое количество энергии.

     Скорлупа ППУ Технические характеристики

    Рекомендуемая толщина теплоизоляции из жесткого пенополиуретана для труб основных диаметров для территориальных районов России

    Наружный диаметр труб

    Юг

    Центр

    Север

    Урал

    Западная Сибирь

    Восточная Сибирь

    Дальний Восток

    57

    31,5

    31,5

    31,5

    31,5

    31,5

    38,5

    31,5

    76

    29

    29

    39

    39

    39

    39

    39

    89

    32,5

    32,5

    42,5

    42,5

    42,5

    42,5

    42,5

    108

    33

    33

    43

    43

    43

    43

    43

    133

    42,5

    42,5

    42,5

    42,5

    42,5

    54,5

    54,5

    159

    41,5

    41,5

    55,5

    41,5

    55,5

    55,5

    55,5

    219

    42

    62

    62

    62

    62

    62

    62

    273

    57

    57

    57

    57

    57

    81,5

    57

    325

    55,5

    55,5

    79,5

    55,5

    79,5

    79,5

    79,5

    426

    58,2

    58,2

    92,4

    92,4

    92,4

    92,4

    92,4

    530

    79

    79

    79

    79

    79

    79

    79

    630

    72,5

    72,5

    72,5

    72,5

    72,5

    72,5

    72,5

    720

    76

    76

    76

    76

    76

    76

    76

    820

    72,5

    72,5

    122,5

    72,5

    72,5

    122,5

    72,5

    920

    74,5

    74,5

    120,5

    74,5

    74,5

    120,5

    74,5

    1020

    70,5

    70,5

    -

    70,5

    -

    -

    -

    Некоторые примеры использования Скорлупы ППУ :

    Теплоизоляцией для труб ТИС  утеплены трубопроводы «Федерального Кардиологического Центра»

    Скорлупа ППУ  сохраняет тепло в трубопроводах   ОАО Уралхиммаш...



    Для нужд ОАО «Севуралбокситруда» компании «РУСАЛ», заводом ТИС » была поставлена крупная партия теплоизоляции из жесткого пенополиуретана.

    Скорлупа ППУ использована для теплоизоляции трубопроводов  центральной больницы города Березовского



    Скорлупа ППУ  ТИС применяется в качестве теплоизоляции труб для спорткомплекса с искусственным льдом

    Скорлупы ТИС для теплоизоляции трубопроводов применили на Гайском ГОКе для сетей горячего .водоснабжения комбината



    Теплоизоляция для труб  ТИС ЭНЕРГО применена при утеплении труб дома по улице Космонавтов в городе Екатеринбург

    Скорлупа ППУ помогла автопредприятиям Свердловской области снизить тепловые потери на трубопроводах с горячей водой

    Скорлупа ППУ  ТИС применена для теплоизоляции труб многоквартирного жилого дома в городе Верхняя Пышма

    Теплоизоляция для труб произведенная на заводе ТИС применяется при стоительстве микрорайона «Пихтовый» в г. Среднеуральск.



    Скорлупа ППУ использована для утепления  трубопровода  питьевой воды в ЖК «Солнечный»

    Скорлупа ППУ использована при утеплении канализационной трубы в поселке Брусника

    Тепло Изоляционные Скорлупы ТИС применяются для утепления трубопроводов очистных сооружений Академической ТЭЦ в городе Екатеринбург.



    Теплоизоляционные скорлупы «ТИС» применяются для теплоизоляции труб при строительстве жилого комплекса «АРТЕК» в Екатеринбурге....



    Теплоизоляция ТИС применена для трубопроводов наружных тепловых сетей мясоперерабатывающего комбината «Даль-Кама» в Татарстане

    Тепло Изоляционная Скорлупа ТИС применена для теплоизоляции трубопроводов в  Татарстане на  Южно-Ашальчинском месторождении газа и нефти.



    Теплоизоляция для труб ФГУП "Научно-исследовательский институт машиностроения"

    Большие красивые колонны, которые опоясывают по периметру Президентский центр Бориса Николаевича Ельцина, построенный в Екатеринбурге утепляют Уральской теплоизоляцией из жесткого пенополиуретана ТИС

    Фонд «Президентский центр Б.Н. Ельцина» (Ельцин Центр)  Завод ТИС произвел для теплоизоляции основания колонн с диаметром 1020 мм, сегменты из пенополиуретана с толщиной теплоизоляции 60 мм.

    Для теплоизоляции канализационной трубы с диаметром 225 мм применена тепло изоляционная скорлупа марки ТИС 70, с внутренним диаметром теплоизоляции 225 мм и толщиной стенки 50 мм

    Канализационные трубы ЖК Светлый изолированы энергоэффективными тепло изоляционными скорлупами ТИС

     Теплоизоляционные сегменты и полуцилиндры «ТИС ЭНЕРГО», защищены антивандальной силовой оболочкой из оцинкованной, тонколистовой стали толщиной 0,55 мм, изготовленной по ГОСТ 14918-80.

    Трубопроводы газовой котельной бывшего Объединённого окружного военного склада № 85 утеплены долговечной теплоизоляцией ТИС

    Теплоизоляция ТИС производимая в Екатеринбурге имеет один из самых низких коэффициентов теплопроводности среди теплоизоляционных материалов, ее применяют для утепления объектов в районах Крайнего Севера.

    Так в июле 2016 года, Компания ООО «ПромСтрой» г. Новый Уренгой, осуществила монтаж теплоизоляции ТИС для канализационной трубы диаметром 325 мм, подключенной к подстанции Ермак.

     теплоизоляция из ппу для утепления труб в поселке брусника

    При строительстве коттеджей в поселке Брусника, во время прокладки канализационной трубы от дома и бани до септика объемом 15 м3, для утепления трубопроводов используется энергоэффективная теплоизоляция ТИС

    Монтаж  теплоизоляции марки "ТИС"® для трубопроводов  может производится путем склеивания ее компонентами ППУ или иными клеевыми компонентами.

    Теплоизоляцию марки "ТИС"® для трубопроводов  можно монтировать на теле трубы с помощью обычной вязальной проволоки

    Скорлупа ППУ Проволока для монтажа теплоизоляции

    Скорлупа ППУ Стальная вязальная проволока для крепления теплоизоляции джля труб

    Так же Теплоизоляцию марки "ТИС"® для трубопроводов  можно монтировать на теле трубы с помощью проволочных  пряжек и полипропиленовой ленты

    Полипропиленовая лента входит в ассортимент завода ТИС  двумя позициями :

    Скорлупа ППУ полипропиленовая лента

    Скорлупа ППУ лента полипропиленовая 12 мм

    Лента полипропиленовая 12 мм (рулон) длина 200 метров

    Скорлупа ППУ лента полипропиленовая рулон длина 200 метров

    Скорлупа ППУ Лента полипропиленовая рулон длина 3000 метров

    Лента полипропиленовая 12 мм (рулон) длина 3000 метров

    Существует несколько моделей пряжек:

    Скорлупа ППУ ТИС энерго пряжка для монтажа тепллоизоляции

    Скорлупа ППУ Пряжка проволочная для ленты 13 мм

    Пряжка проволочная для ленты 13 мм

    Скорлупа ППУ пряжка оцинкованная для полипропиленовой ленты

    Скорлупа ППУ Пряжка для ленты полипропиленовой 13 мм

    Пряжка проволочная оцинкованная для ленты 13 мм

    Скорлупа ППУ Пряжка термодиффузионная  для полипропиленовой ленты

    Скорлупа ППУ Пряжка проволочная черная для ленты 13 мм

    Пряжка проволочная термодифузионная для ленты 13 мм

    Скорлупа ППУ пряжка для ленты 16мм

    Скорлупа ППУ Пряжка проволочная для полипропиленовой ленты 16мм

    Пряжка проволочная для ленты 16 мм

    Пряжка проволочная для ленты 19 мм

    Все вышеперечисленные пряжки имеются в номенклатуре завода ТИС...

    Скорлупа ППУ Руководство по применению Альбом технических решений

    ВИДЕОРОЛИК КАК ПРАВИЛЬНО СОБРАТЬ СКОРЛУПУ ППУ НА ТЕЛЕ ТРУБЫ С ПОМОЩЬЮ ПОЛИПРОПИЛЕНОВОЙ ЛЕНТЫ ПРЯЖКИ И НАТЯЖИТЕЛЬНОЙ МАШИНКИ

    Скорлупа ППУ монтаж видеоролик

    Стыки  и отводы могут быть изолированы с помощью напыления системами ППУ. После монтажа  теплоизоляцию марки "ТИС"® для трубопроводов можно покрывать грунтовкой марки ХС 04 (ХС 011),  битумной мастикой или кузбасслаком для защиты ППУ от воздействия солнечной радиации (для предотвращения разрушения ППУ).

    Мы проводим жесточайший контроль качества всех изделий не только на выходе продукции, но и на входе сырья, компонентов.

    Изоляция трубопроводов пенополиуретаном - эффективный способ энергосбережения!
